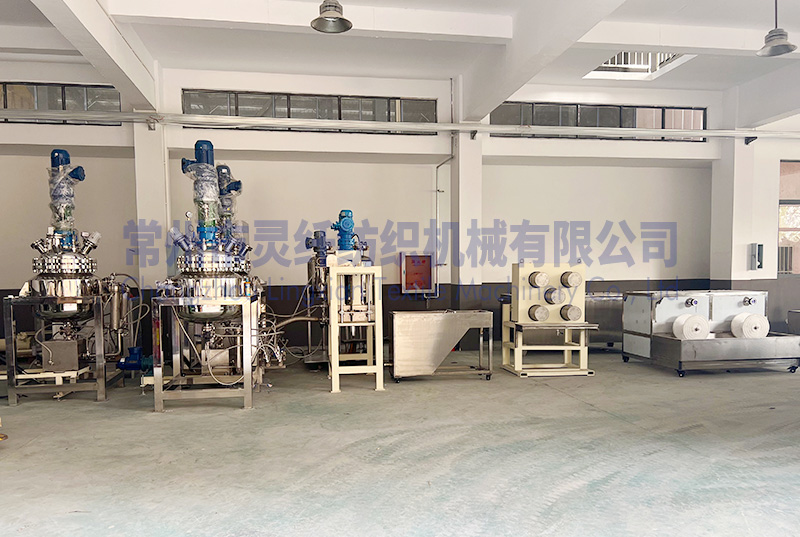

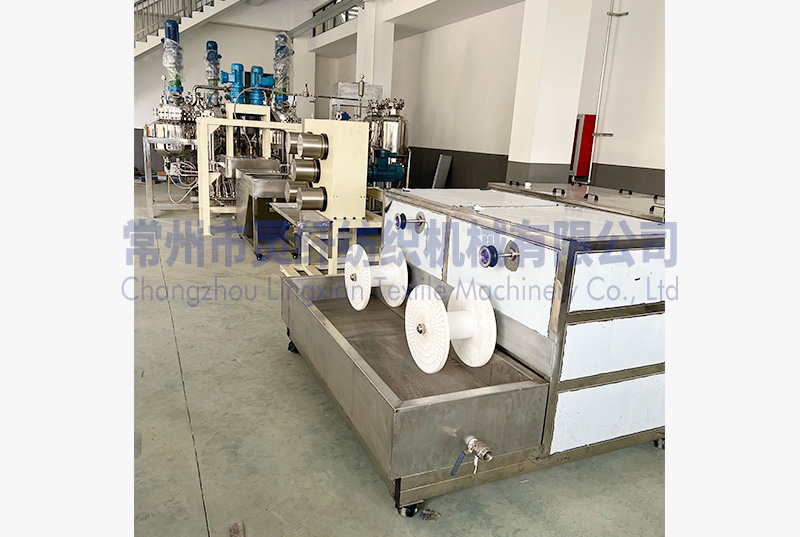

| 聚砜、聚醚砜中空纖維中試生產線 |
| 材料：聚砜、聚醚砜 工藝流程： 溶解釜（溶解聚合物）——輸送泵——脫泡釜（兩只并聯）——粗過濾——計量泵——精過濾——中空噴絲板（芯液調配計量系統）——凝固浴——5輥牽伸組——卷繞（帶洗滌槽）——人工落絲放入第二個漂洗槽——人工取出放入干燥箱 |
| 主要技術參數 |
2.1 中空纖維外徑：?0.45mm，壁厚：0.125mm，內徑：? 0.2mm 2.2 中空纖維尺寸：外徑 ? 0.45mm，內徑 ? 0.2mm 2.3 卷繞速度：30m/min 2.4 單根絲產量Q=0.15kg/h(按照固體含量20%計算） 計算公式Q=800D×8×30m/min×60min×80%/9000000×20%=4.8kg/h 2.5 所需溶液：4.8kg/h 2.6 固體含量：10%~20% 2.7 100L的釜可裝最多80L溶液，一釜可紡16個小時，兩個脫泡釜可紡32小時，溶解釜的攪拌時間最多8小時便輸送至脫泡釜等待紡絲。 2.8 可紡4根絲或8根絲 |
| 設備 |
名稱：溶解釜 數量：1臺 規格：100L，材料：不銹鋼內層316L/外層304，夾層導熱油循環加熱，最高溫度：300℃ 帶攪拌、真空抽吸、氮?dú)膺M(jìn)口、正負壓力表，溶液溫度顯示，設計壓力：0.6MPa，帶巖棉保溫，攪拌功率：3kw，攪拌轉速：30-120rpm |
名稱：輸送泵 數量：1套 規格：1×20cc/rev |
名稱：輸送泵傳動裝置 數量：1套 帶活球傳動桿，單獨拖動、變頻調速，電機功率：1.5kw ，傳動比：1：59，擺線針輪減速機，防爆電機 |
名稱：脫泡釜 數量：2套 規格：100L，材質：內壁316L/外壁304，夾層導熱油循環加熱，最高溫度：300℃，真空抽吸、氮?dú)膺M(jìn)口，正負壓力表，帶釜底閥，設計壓力：0.6Mpa，帶巖棉保溫，功率：1.5Kw 傳動比：1：11，轉速：130.9rpm，擺線針輪減速機，防爆電機 |
名稱：溶液輸送管和截止閥 數量：1套 夾層式、同芯管，材料：內層316L，外層304，導熱油加熱 |
名稱：粗過濾和精過濾 數量：2套 材質：內層316L/外層304，過濾芯面積：0.3m2，粗過濾精度：120目，精過濾精度：300目，導熱油加熱，含排氣閥，并聯使用不停機切換 |
名稱：紡絲箱 數量：1臺 8頭/位，下裝式，加熱形式：320℃循環導熱油，測溫元件：PT100，保溫元件：超細玻璃棉，可上升、下降、調節范圍500mm |
名稱：計量泵 數量：2臺 規格：4×0.6cc/rev，齒輪泵 |
名稱：計量泵傳動裝置 數量：2套 擺線針輪減速機，防爆電機，功率：0.37kw，減速比：1:59，電機規格：FTV-370-4 |
名稱：芯液調配計量系統 數量：1套 油劑泵8*0.03cc/rev，含配液管，溶劑：50L，材質316L，含柱塞泵，分配管 |
名稱：組件 數量：8套（4套備件） 圓形，材料：316L，噴絲孔有氮?dú)膺M(jìn)口，噴絲頭數：4頭 |
名稱：噴絲板 數量：16套（8套備件） 材料：316L，直徑：?30mm |
名稱：凝固浴 數量：1套 材料：不銹鋼316L，尺寸：長1200×寬250×高800(mm)，電熱棒加熱，含保溫層，含進水口DN32，溢流口DN40及流量計 |
名稱：5輥牽伸組 數量：1套 材料：不銹鋼304，鏡面拋光，輥體尺寸：?200×200mm，鏈輪傳動，擺線針輪減速機：1:23，防爆電機，功率：1.5kw，線速度范圍：10-50m/min，變頻調速 |
名稱：接水槽 數量：1套 材料：不銹鋼304 |
名稱：卷繞筒管 數量：16套 材料：304，尺寸：Size: ?380×200mm |
名稱：卷繞頭 數量：1套 錠數：2錠（切換使用），恒張力控制勻速運動，含漂洗槽，尺寸:1800×300mm，含加熱 |
名稱：電加熱導熱油爐 數量：2臺 加熱功率：18kw，熱油泵功率：2.2kw，連接口徑：DN50，含膨脹槽，含單獨電控，（一臺用于溶解釜，一臺用于脫泡釜） |
| 以上裝置含全套電控系統，采用PLC觸摸屏通訊控制。 |
名稱：漂洗槽 數量：1套 材料：不銹鋼304，可放16個卷 |
名稱：干燥箱 數量：1套 |
